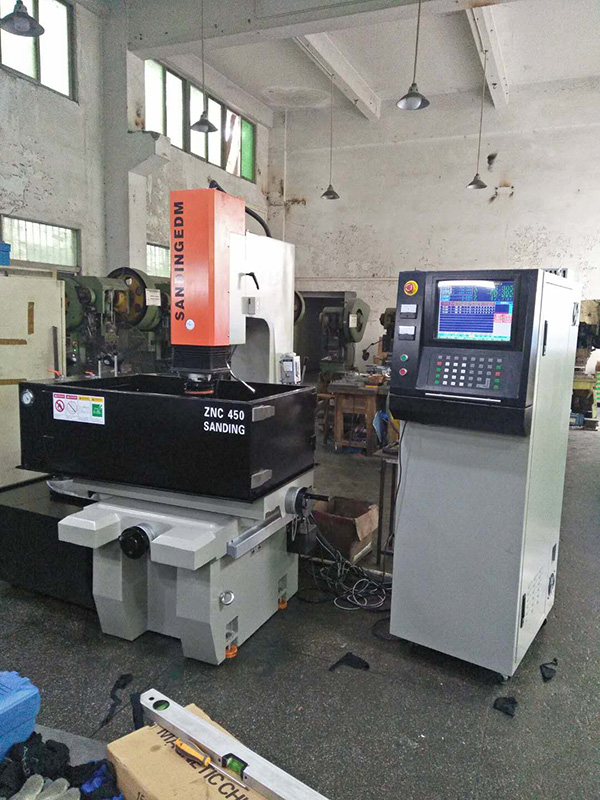

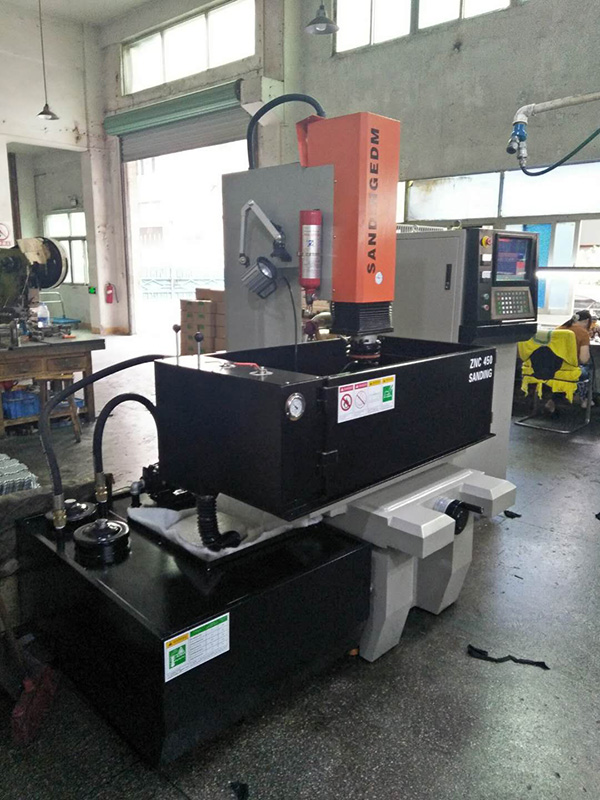

ZNC 450单轴镜面火花机
规格参数
1、工作台尺寸（长×宽）：700*400mm
2、X、Y、Z 轴行程（单头）：450*350*200mm
3、加工液槽内部尺寸（长×宽×高）：1130*710*450
4、工作台面到电极安装板的最小/最大距离: 410-710mm
5、最大电极重量: 120kg
6、最大工件重量:1200kg
7、外观尺寸（长×宽×高）： 1470*1150*1980mm
8、机床总重量（单头）:1700kg
9、电柜重量：300kg
10、输入电源: 380V（三相50-60HZ）
11、最大加工电流: 50A
12、定位精度: ≤0.005mm
13、重复定位精度: ±0.005 mm
14、最大加工效率: ≥400mm3/min
15、最佳表面粗糙度: Ra≤0.3μm
16、最小电极损耗: ≤0.1%
17、各轴分辨率: 5μm
18、最小驱动单位: 5μm
19、输入方式: 按键式
20、显示方式: 15″液晶屏（TFT-LCD）
21、手控盒: 按键式
标准配置
|
序号 |
名称 |
|
|
1 |
机床主机 ZNC 450 |
1台 |
|
2 |
数控脉冲电源型号 50A |
1套 |
|
3 |
工作液箱 |
1套 |
|
4 |
柔性自动编程系统 |
1套 |
|
5 |
TFT-LCD 15英寸液晶显示器 |
1套 |
|
6 |
灭火器 |
1套 |
|
7 |
铸铁工作台 |
1副 |
|
8 |
Z轴台湾AC伺服电机 |
1套 |
|
9 |
放电加工数控系统原厂正版软件 |
1套 |
|
10 |
石墨，硬质合金专用加工回路 |
1套 |
|
11 |
（自动加工）单元 |
1套 |
|
12 |
加工工艺数据库 |
1套 |
|
13 |
进口过滤纸芯 |
1套 |
|
14 |
进口机床灯 |
1套 |
|
15 |
火警探测回路，电源染波抑制回路，断电保护 |
1套 |
|
16 |
电源进线 |
1套 |
|
17 |
穿线管接头 |
1个 |
|
18 |
手控盒 |
1个 |
|
19 |
冲油调节器（带2支可调塑料软管） |
1套 |
|
20 |
保险芯子（10A3只） |
3只 |
|
21 |
内六角扳手 |
1套 |
|
22 |
机床垫铁及调整螺钉 |
1套 |
|
23 |
可调夹具 |
1套 |
|
24 |
工具 |
1套 |
我公司EDM系列机床功能强、操作方便可靠、刚性好、运行平稳、可控性好，适合铜、石墨、钢材质的加工高精度、高光洁度、难加工的导电金属模具、复杂的金属零件和模板，EDM加工已成为机械制造领域的一个重要组成部分，在模具、电子仪器、精密机械加工、汽车零件、军工等领域有着广泛的应用。
